Simbologia eléctrica y electrónica
La tecnología eléctrica y electrónica se basa en el desplazamiento de la carga eléctrica que es un flujo de electrones denominado también como corriente eléctrica. Esta energía es la más utilizada habitualmente en las máquinas industriales, ya que, además de utilizarse para actuadores eléctricos, también se suele utilizar como mando para el accionamiento de elementos neumáticos e hidráulicos. Cualquier máquina por sencilla que sea, va a tener algún tipo de dispositivo eléctrico o electrónico, encargado de gobernar los motores, como función de mando dentro de la propia máquina, etc.
La representación gráfica de los componentes de esquemas eléctricos o electrónicos se realiza mediante el empleo de símbolos normalizados. Aunque al partir ambas de la misma fuente de energía algunos de los elementos empleados en dichos esquemas son los mismos.
.En la siguiente imagen se muestran los símbolos para indicar la corriente eléctrica que puede manifestarse de dos formas diferentes:
Corriente continua, empleada en los circuitos electrónicos.Corriente alterna, la que hace mover la mayoría de los motores industriales.
Se denomina Simbología Eléctrica a la representación gráfica que se realiza de cada elemento de un circuito o instalación eléctrica.
Los símbolos eléctricos se rigen por la UNE-EN-60617, que fue aprobada en 1996 y está en concordancia con la norma europea.
- 60617-2 Elementos de símbolos, símbolos distintivos y otros símbolos de carácter general.
- 60617-3 Conductores y dispositivos de conexión.
- 60617-4 Componentes pasivos básicos.
- 60617-5 Semiconductores y tubos catódicos.
- 60617-6 Producción y transformación de la energía eléctrica

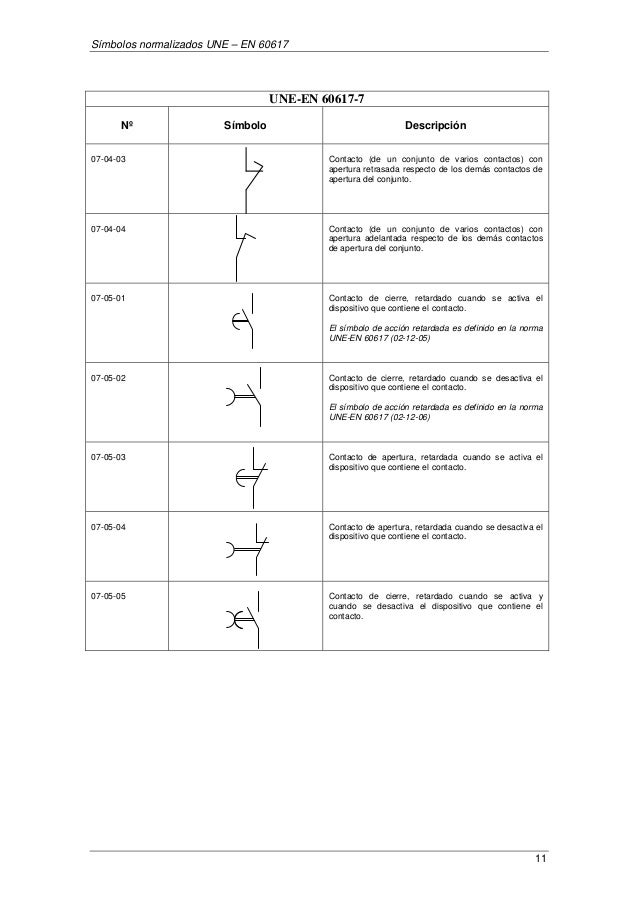

- 60617-7 Aparatos y dispositivos de control y protección.
- 60617-8 Instrumentos de medida, lámparas y dispositivos de señalización.
- 60617-9 Telecomunicaciones. Conmutación y equipos.
- 60617-10 Telecomunicaciones. Transmisión.
- 60617-11 Esquemas y planos. Arquitectura y topografía.
- 60617-12 Operadores lógicos.
- 60617-13 Operadores analógicos.
Presentado por : Jeisson Fontalvo y Robin Muñoz
Licenciado: Juan Cadrazco
Grado 11.°
Nusefa
2020
